Avaya的S8500媒体服务器和G650媒体网关正是可以充分满足中型企业通信需求的融合网络解决方案。该解决方案主要针对员工人数在300人以上的中型企业。它可以为一个新型企业在没有任何通讯设施的情况下，提供集成的产品和解决方案，也可以为传统企业升级到新型的 语音/数据融合网络提供经济、简便的升级途径。

　S8500媒体服务器是一种从语音服务延伸到融合通信的中型服务器，具有卓越的灵活性和可用性。S8500/G650可作为一款全面融合的独立解决方案，满足中等规模企业的需求。它利用了媒体服务器/媒体网关配置的分布式架构优势，同时提供基于标准的IP通信基础设施，而应用软件、可用性和灵活性却未受到丝毫影响。

基于Linux平台单服务器设计（基于 IBM Server）100,000 BHCC(GeneralCallType) 2400个终端 ／ 800 条中继支持 G650, G700和 G350 网关支持 G600, CMC1, SCC1 和 MCC1 网关

Avaya G650是Avaya推出的新一代媒体网关。 它无缝集成了传统的电路交换网络和IP语音通信网络，旨在向TDM/IP环境中所有的终端设备提供核心的语音通信网关业务。它可以满足企业对融合解决方案的需求，帮助企业灵活适应瞬息万变的商业需求。

　　Avaya G650帮助企业从基于电路交换的语音通信基础设施轻松演变到下一代IP基础设施，提高效率并节省费用。G650通过IP网络连接外部Avaya S8500或S8700媒体服务器，使企业在一个中央位置就能够设计、管理所有网关的语音通信业务，功能十分强大。

　　G650媒体网关、S8500媒体服务器以及功能丰富的Avaya Communication Manager 的组合，可以使企业充分领略融合通信的优势。 由于使用同一个网络进行语音和数据通信，企业可以简化网络管理，节省时间和资金。通过数据网络发送语音呼叫可以减少使用公共网络的长途电话费用，尤其对于国际呼叫具有明显的优势。而且，由于这些硬件组件都遵循广为接受的标准，它们大大简化了在多厂商数据网络中部署统一消息处理和客户关系管理等应用的工作 。

　　在这个融合网络环境中，用户可以享受丰富多彩的语音数据相结合的网络应用。员工在家只需要连接到公司内部网络中，启动 IP 软件电话后，就会像在办公室工作一样；此外，由于系统中内置支持6方的电话会议，因此员工无论是在办公室还是在家中，都可以参加电话会议。如果在企业总部和办事处都选用 Avaya 融合通讯解决方案，企业总部和办事处之间的通话还可以通过企业的 IP 数据网络完成，从而大大提高生产效率，减小企业不必要的开支。其他的一些应用诸如语音邮箱、传真和 Modem的支持、彩屏电话及无线办公不仅充分符合当今商务潮流发展的需求，同时大大增强了系统的人性化。

　　该方案还能够使企业在网络中断或维护时保持通讯畅通，保证业务连续。这种业务连续性解决方案采纳了许多新技术，如适合大中型企业的Avaya S8500 媒体服务器的RAM Disk呼叫处理技术、适合G350媒体网关的本地自存活处理器技术以及适合G650媒体网关端口网络的双重IP服务器接口。

　　Avaya G650媒体网关、S8500媒体服务器和Avaya Communication Manager构成了完整的、性能优异、易于管理和升级的融合网络解决方案。它们为用户带来最佳的通信价值，不失为帮助中型企业增强竞争力并发展壮大的通信法宝。

Avaya S8500 Media Server产品介绍

Avaya S8500 Media Server 是一种机架固定的电话服务器，运行 Red Hat Linux 8.0 操作系统，且配有世界级呼叫处理应用程序 Communication Manager。S8500 能够同时支持互联网协议 (IP) 和启用新技术的传统端点，可简化从原 Avaya 系统的迁移。S8500 Media Server 是中型企业用户的理想解决方案，可扩展至 3200 个端口。下图为 S8500 Media Server 的前视图。

编号	说明
1 光盘驱动器活动状态发光	二极管 当此发光二极管亮起时，即表明光盘驱动器在使用中
2 CD 弹出按钮	按此按钮可从光盘驱动器中弹出CD
3 电源控制按钮按	此按钮可手动打开或关闭服务器电源
4 USB 连接器 1	此USB端口会自动配置并使用电话和多媒体设备标准的串行接口
5 USB 连接器 2	此USB端口会自动配置并使用电话和多媒体设备标准的串行接口
6 系统错误发光二极管	发生系统错误时，此琥珀色发光二极管会亮起。
7 硬盘驱动器活动状态发光二极管	当此发光二极管在闪烁时，即表明相关的硬盘驱动器在使用中
8 重置按钮按	此按钮可重置服务器并执行开机自检(POST)程序
9电源接通发光二极管	当此发光二极管亮起时，即表明已打开该服务器电源。

S8500 Media Server 标准配备下列硬件组件：

Pentium IV 512 KB Level-2 高速缓冲存储器和采用 MMX (MMX2) 技术的微处理器。

512 MB RAM

IDE 光盘驱动器

40 GB （最小）硬盘驱动器

两个 USB 端口

一个串行端口

一个键盘端口

一个鼠标端口

两个 10/100/1000Base-T 以太网端口

一个远程管理适配器 (RSA)

一个外置Compact Flash 读卡机

120 MB Compact Flash 卡（可选）

一个 USB 调制解调器

一个串行调制解调器

交流电源

附带 RAM 磁盘

S8500 S8500 Media Server 备份 ：

您可以将 S8500 Media Server 备份到局域网的某台服务器或一个 USB 端口连接的Compact Flash 读卡机上。该读卡机使用 128 MB Compact Flash。Avaya 建议使用工业级 Compact Flash 卡，其原因如下：

数据完整性和可靠性更好

纠错能力强大

耐久性极好

每块卡可 2,000,000 次编程/ 擦除

可靠性更好

平均故障间隔时间 (MTBF) 超过 300 万小时

行业领先的 7 年保修期

耐用性更好

新型 RTV 硅橡胶，强度和稳定性更好

端口网络连通性 ：

S8500 Media Server 在端口网络 (PN) 之间使用 IP 连通性。因此，不支持传统形式的中央交换节点 (CSS) 和 ATM 端口网络连通性 (ATM-PNC)。此外，也不支持传统的易存活能力选项，例如易存活的远端处理器或 ATM WAN 备用处理器。

端口网络连通性由 IPSI-2 (TN2312BP) 电路板和 IP 媒体处理器 (TN2302AP) 电路板提供。对于从 DEFINITY G3r 或 DEFINITY G3si 迁移的系统，提供扩展接口电路板之间的直接连接。四个或以上 PN 的 S8500 Media Server 配置要求配备 IP PNC。

新的 S8500 Media Server 配置配备 G650 Media Gateway。在从现有 Avaya解决方案迁移至 S8500

Media Server 时支持下列媒体网关：

CMC1

SCC1

MCC1

G600

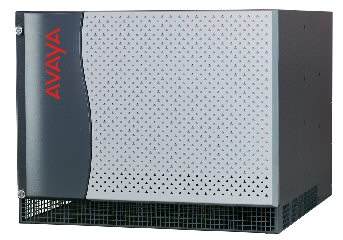

G650 Media Gateway ：

Avaya G650 Media Gateway 具有 14 个插槽，采用机架固定，用于 TN 制式电路板的配置。G650 高度为 8U (35.6 cm)，安装在标准的 48.3 cm 数据机架内。G650 使用一个或两个 655A 电源，既可以接受交流输入电源，也可以接受直流输入电源。两个电源均可以提供 G650 所需的全部电源。当使用两个电源时，两个电源可分担功率负荷。一个电源可以接受交流电源，另一个接受直流电源。可能的情况下，系统将始终使用交流电源。

远程管理适配器 (RSA) ：

远程管理适配器 (RSA) 安装在 S8500 Media Server 的 PCI-X 电路板插槽 1 内。它监视并报告有关S8500组件的告警，并负责控制 S8500 的开机和关机。RSA 的管理是使用浏览器通过高级系统管理 (ASM) Web 界面实现的。

RSA 的标准特征为：

S8500 Media Server 健康状况连续监视和控制

自动通知和告警

事件记录列出标有时间的条目

通过局域网和串行调制解调器进行远程接入

简单网络管理协议 (SNMP) 陷阱支持

域名系统 (DNS) 服务器支持

动态主机配置协议 (DHCP) 支持

电源遥控

远程固件更新

注意

S8500 Media Server 会监视 RSA 的健康状况，检测到故障状况时会产生告警。

RSA 的电源RSA 由外部电源或 S8500 Media Server 供电。Avaya 公司建议通过与 S8500 电路不同的外部电源为 RSA 供电。倘若使用外部电源，请将电源适配器的电源线插入 RSA 上的电源连接器。倘若是国内安装，则将电源适配器的 3 向电源线插入电源。倘若是国际安装，则使用配有 IEC320 公连接器的电源线。RSA 只能插接交流电源。当满足下面的一个或两个条件时， RSA 上的电源发光二极管会亮起。

RSA 正在由外部电源适配器供电。

RSA 正在由其所在的 S8500 Media Server 供电。

调制解调器 ：

S8500 Media Server 配有两个用于远程告警的调制解调器。一个调制解调器连接至 S8500 Media Server 前面的 USB 端口，用于 Communication Manager 的告警。另一个调制解调器连接至 RSA 上的 RS232 端口，用于 S8500 操作系统和环境告警。RSA 调制解调器为 S8500 提供诊断的远程。

S8500 Media Server 的可靠性 ：

S8500 Media Server 支持单一可靠配置。下图为单一配置的一例。

迁移至S8500 Media Server:

远程管理适配器 (RSA) 安装在 S8500 Media Server 的 PCI-X 电路板插槽 1 内。它监视并报告有关S8500组件的告警，并负责控制 S8500 的开机和关机。RSA 的管理是使用浏览器通过高级系统管理 (ASM) Web 界面实现的。

本系统支持从DEFINITY R、DEFINITY SI、DEFINITY CSI 和S8100 Media Server 向S8500Media Server 配置的迁移。以下介绍从DEFINITY R、DEFINITY SI、DEFINITY CSI 和S8100Media Server 平台的高级迁移：

DEFINITY R 单工：

只能直连配置

将拆除所有控制电路板，并由IPSI (TN2312BP) 电路板取代。

语音通知必须位于VAL 电路板上或迁移至VAL 电路板。

PPN 控制机层必须由EPN 控制机层取代。

DEFINITY SI：

只能直连配置

SCC1 EPN 机柜将迁移至SCC1 PN

将拆除SCC1-SPE 机柜，并由SCC1 EPN 或G650 Media Gateway 取代。

拆除SI 处理器、Net Pkt (TN2401) 和音频时钟(TN2182)，并由IPSI (TN2312BP) 取代。

语音通知必须位于VAL 电路板上或迁移至VAL 电路板。

DEFINITY CSI：

将拆除CSI Media Server （TN798 或TN2402）和音频时钟(TN2182)，并在电路板插槽2 中安装一块IPSI (TN2312BP) 电路板。

语音通知必须位于VAL 电路板上或迁移至VAL 电路板。

G600 Media Gateway 或CMC1 Media Gateway 中的S8100 Media Server：

拆除S8100 Media Server (TN795)，并由一块IPSI (TN2312BP) 电路板取代。

将拆除音频检测器(TN744)。

S8100 Media Server 以共驻留方式运行Intuity Audix。在迁移过程中，必须将用户数据和语音文件转译到外部语音留言解决方案。

语音通知必须位于VAL 电路板上或迁移至VAL 电路板。

RAM 磁盘 ：

RAM disk 是存储器的一部分，用作一个磁盘分区。在正常情况下， S8500 既使用RAM 磁盘，又使用硬盘驱动器。在磁盘出现故障时，S8500 Media Server将仅使用RAM 磁盘继续提供呼叫处理能力达72 个小时。但是，不能管理和备份。

高级能力:

Avaya Integrated Management 产品套包: Avaya Integrated Management 产品套包提供了一套基于万维网的网络和系统管理解决方案，它支持 Avaya 的聚集语音解决方案。Integrated Management 将单个的应用程序组合为五个产品： Standard Management Standard Management Solutions Plus MultiService Network Management Enhanced Converged Management Advanced Converged Management Avaya S8500 Media Server Web 界面 ： S8500 Media Server 使用一个媒体服务器 Web 界面来完成多种功能。此基于浏览器的工具使用图形用户界面 (GUI) 来执行下列管理任务: 用户数据的备份与恢复 便于接入查看现有的告警 完成服务器维护的能力，包括 S8500 Media Server 的置忙和释放置忙、关机及状态。 保安命令，用于启用和禁用调制解调器、启动和停止 FTP 服务器及查看许可证。 SNMP接入，用于配置陷阱目的地、以及停止和启动主业务代表。 S8500 Media Server 配置信息与升级接入。 S8500 Media Server 环境规格: G650 规格: 电源要求 交流电源 商用交流电是主要的输入电源。电路板插槽 0 和电路板插槽 15 都有专用的交流输入。655A 电源能够在 90 - 264VAC、47 - 63Hz 交流输入下工作。交流电源额定值范围如下： 100 - 120VAC、50 或 60Hz 200 - 240VAC、50 或 60H 直流电源 可同时提供 -48VDC 电源作为备用电源。在 G650 背板上提供一个 -48VDC 电源输入点，并通过背板分配至每个电源。 电源输出 电源输出电压值 .+5VDC、-5VDC 和 -48VDC 下表为电源信息: 如需用于交流电源机框的断路器的信息，请参阅表13, 用于交流电源机框的断路器 尺寸 G650 Media Gateway 的尺寸如下： 36 （高） x 56 （深）x 48 （宽）（厘米） 机架高度：8 U 重量：16 - 18 kg G650 要求背面有 30 厘米的净空、前面有 45 厘米的净空，以保证良好的通风并符合 EIA3 10D 数据机架标准。在多个 G650 配置中，G650 连续安装在机架内，之间不保留空间。倘若 G650 在机架中安装不正确，则 TDM/LAN 电缆无法与其连接。 运行条件 G650 的正常运行条件如下： 5 摄氏度至 40 摄氏度 10% 至 90% 的相对湿度，无凝结，海拔高度 3,236 米以下。
